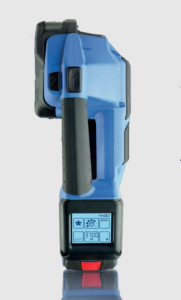

Tendeur électrique PP/PET 120 KG

Un tendeur électrique pour feuillards PP/PET jusqu’à 120 KG de tension

NOUVEAU :

• pilotez le tendeur avec le pavé numérique tactile…
• choisissez votre mode de cerclage*…
• appuyez sur une seule touche et cerclez !

*cerclage :

• automatique
• semi-automatique
•  manuel
• soft

Batterie Bosch

écologique, efficace, longue durée de vie, sans effet mémoire, rechargeable à tout instant

tendeur électrique pour feuillards PP/PET jusqu’à 120 KG

Modules principaux :

• Panneau de commande
• Poignée
• Bouton de tension
• Bouton de soudage
• Levier de bascule
• Désignation du type
• Dispositif de soudage
• Dispositif de serrage
• Touche de déverrouillage accu
• Accumulateur
• Affichage guide-feuillard
• Numéro de série

Panneau de commande : numérique tactile

a. favori

b. durée de soudure

c. modes

d. plus / blocage de touche

e. force de serrage

f. moins / tension soft

Éclairage de l’arrière-plan :

	écran activé
	la soudure est faite, enlever l’appareil
	erreur d’utilisation: erreur temporaire du système, qui peut être effacée par l’opérateur
	défaut d’appareil: erreur statique du système, supprimez l’erreur*.

* s’il ne vous est pas possible de supprimer l’erreur, appelez Boucard Emballages

Accumulateur et chargeur

• Chargeur
• Accumulateur
• Afichage à diode

PRINCIPE DE FONCTIONNEMENT

Le levier de bascule ouvre le dispositif de serrage pour mettre en place les feuillards.
Ils sont serrés par la plaque dentée au niveau de la bascule (1) et de la molette de tension (2), et ce par la rotation de la molette de tension dans l’ordre inverse des aiguilles d’une montre.

Dans le dispositif de soudure (3) les feuillards sont soudés par friction.
Le feuillard supérieur est coupé par le couteau (4).
Trois modes peuvent être sélectionnés :

• semi-automatique (par défaut/réglage d’usine)
• entièrement automatique
• manuel

Deux plages de serrage au choix :

• tension standard pour feuillards PP/PET
• tension Soft pour feuillards PP (démarrage en douceur de la molette de tension ; éviter un encrassement excessif)

La durée du soudage peut être réglée.

RÉGLAGES

1. réglage de la force de tension

La force de serrage que vous choisissez reste affichée en permanence pendant que l’appareil est opérationnel.

Appuyez sur la touche « Force de serrage » (2).
– la force réglée clignote pendant 5 secondes.
– les touches + (1) et – (3) s’affichent.
– les affichages non utilisés sont masqués.

Appuyez sur + (1) ou sur – (3), jusqu’à ce que votre choix s’affiche.
La barre d’état (4) indique la force de serrage choisie par rapport à la valeur maxi possible.

Enregistrez : appuyez sur la touche « Force de serrage » (2)
ou attendez 5 secondes.

Tableau de correspondances des tensions Normale/Soft, en N et lbf, en dernière page de la présente notice.

2. réglage de la tension SOFT

Dans le cas de la tension Soft, la molette de tension tourne plus lentement et la tension de serrage est réduite. Ce mode réduit l’encrassement du feuillard PP.

Appuyez sur la touche « Soft » (1).
Le mode Soft est désactivé lorsque l’affichage « SOFT » (2) se déplace et que les lettres apparaissent en contour.

Appuyez sur la touche « Soft » (1).
– le mode Soft est activé lorsque l’affichage « SOFT » (3) change
de position et apparaît en gras.
– la force de serrage affichée est réduite en conséquence.
– un «S» (4) apparaît en plus à gauche, sous la force de serrage.

3. réglage de la durée du soudage

Elle s’affiche en permanence, quand l’appareil
est opérationnel, à l’aide de points qui se remplissent.

Appuyez sur la touche « durée de soudage » (1).
– les affichages non utilisés sont masqués.
– les points remplis de la durée de soudure réglée clignotent
pendant 5 secondes.
– + (2) et – (3) s’affichent.

Appuyez sur la touche + (2) ou – (3) jusqu’à ce que la durée de soudage voulue s’affiche.

Enregistrez : appuyez sur la touche « durée de soudage » (1) ou attendez 5 secondes.

4. activer et désactiver le blocage de touche

Le clavier peut être bloqué pour éviter un déréglage non voulu des réglages.

Blocage : appuyez sur la touche « Blocage de touche » (1) et maintenez-la appuyée tout en appuyant sur la touche de soudage.
Le pictogramme cadenas (2) change de position et apparaît fermé.

Déverrouillage : refaites de même :
Le pictogramme cadenas (3) change de position et apparaît ouvert.

5. sélection du favori

La fonction « Favori » active un 2e niveau de réglage dont les paramètres peuvent être librement réglés, comme dans le ni-
veau principal. Ceci permet à l’opérateur de passer rapidement d’un réglage d’appareil
à un autre.

Activation du favori :
Appuyez sur la touche « Favori » (1).
– l’étoile (2) passe de contour à remplie.
– tous les paramètres passent aux valeurs pré-réglées dans ce niveau de réglage.

Désactivation du favori :
Appuyez sur la touche « Favori » (1).
– l’étoile (3) passe de remplie à contour seul.
– tous les paramètres passent aux valeurs pré-réglées dans ce niveau de réglage.

A noter que l’on peut passer en mode Favoris malgré l‘activation du verrouillage de touche.
Si le déréglage des paramètres n‘est pas souhaité, paramétrer le niveau Favoris comme le niveau normal.

COMMANDE

1. cerclage

Conditions : avoir mis en place l’accumulateur chargé et avoir réglé les paramètres de cerclage :
– la largeur du feuillard à utiliser
– le mode voulu
– la force de tension
– le temps de soudage

Mettre le feuillard autour du paquet. Saisir les feuillards de la main gauche, sur la partie supérieure du paquet, de manière à ce que :
– les feuillards se recouvrent
– le début du feuillard se trouve en

Si le feuillard n’est pas correctement mis en place, l’affichage du guide-feuillard indique un champ rouge.

Remettre le feuillard intégralement en place. L’affichage du guide-feuillard passe alors en noir.

Appuyez sur la touche de serrage jusqu’à atteindre la force de serrage.
Celle-ci varie en fonction de la pression sur la touche (mode MAN/SEMI).

Stopper/poursuivre le serrage : relâcher/appuyer de nouveau sur la touche de serrage. L’affichage indique alors :
– la force de serrage réglée, ainsi que la barre d’état (avec la force de serrage
atteinte par rapport à la force de serrage réglée).
– ou bien que le serrage est terminé, lorsque la barre d’état est complètement
remplie.

Relâcher maintenant la touche de serrage.
Les feuillards sont alors automatiquement soudés et le feuillard supérieur coupé.

L’affichage indique alors :
– la durée de serrage réglée, ainsi que la barre d’état
– la soudure est réalisée lorsque la barre d’état est complètement remplie (1).
Après quoi le temps de refroidissement commence (2), à l’issue duquel un signal sonore se déclenche et le panneau de commande s’allume en vert pendant une seconde.

Soudage sans tension du feuillard : appuyer brièvement sur la touche de serrage puis sur la touche de soudure.

Temps imparti au refroidissement : il terminé à partir du moment où l’affichage
apparaît en vert et qu’un signal sonore retentit.
– tirez le levier de bascule
– la bascule du dispositif de serrage s’ouvre

Vérifier régulièrement la fermeture à l’aide d’un contrôle visuel.
– 1. bonne soudure (tout le plan de soudure est correctement soudé, dans excédent de matière pressé sur le côté).
– 2. mauvaise soudure (soudure pas sur tout le plan de fermeture),
réglage trop court de la durée de soudage.
– 3. mauvaise soudure (excédent de matière pressé sur le côté), réglage trop long de la durée de soudage.

Si le feuillard est soudé :
– vérifier la durée du soudage
– recercler les cerclages mal soudés
– vérifier la qualité du feuillard
– si une bonne soudure s’avère impossible, faire vérifier l’appareil par nos services.

FORCES DE TENSION

Table de correspondances

(Valeurs arrondies)
* N = Newton,
** lbf = pound-force per square inch
